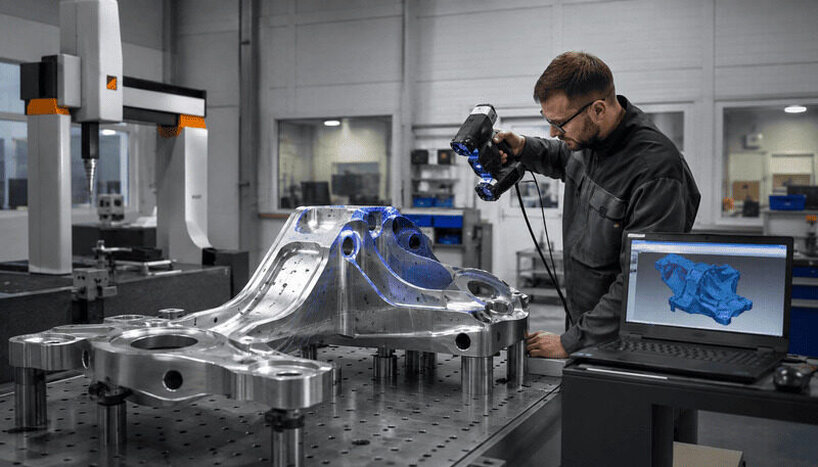

Контроль сложной детали редко сводится к измерению нескольких линейных размеров. На практике требуется проверить взаимное положение поверхностей, отверстий и осей, отклонения формы, профиль, пространственную геометрию или соответствие изготовленной детали CAD-модели.
И здесь выбор измерительного оборудования определяется не тем, какой метод «современнее», а конкретной задачей. Для небольшой или средней детали с жёсткими требованиями к размерному контролю обычно логичнее КИМ. Для анализа сложной поверхности и большого количества точек - 3D-сканирование. Для крупногабаритного объекта, который нельзя перенести в измерительную лабораторию, - лазерный трекер.
Сначала определить, что именно нужно проверить
До выбора оборудования необходимо сформулировать измерительную задачу. Имеют значение:
-
габариты и масса детали;
-
контролируемые геометрические характеристики;
-
заданные чертежом допуски;
-
наличие CAD-модели;
-
количество контролируемых элементов и точек;
-
доступность поверхностей для измерения;
-
возможность перемещения или демонтажа детали;
-
условия, в которых предстоит выполнять контроль.
Последний пункт особенно важен. Измерение детали в метрологической лаборатории и контроль крупного узла непосредственно возле оборудования - принципиально разные сценарии.
Главная ошибка - сначала выбирать прибор, а уже затем пытаться приспособить под него измерительную задачу. Правильная последовательность обратная: требования чертежа и условия контроля → метод измерения → оборудование и измерительная стратегия.
Когда лучше использовать координатно-измерительную машину
Координатно-измерительная машина (КИМ) определяет координаты точек на поверхности детали и на их основе позволяет контролировать размеры и геометрические характеристики элементов.
КИМ особенно удобна, когда требуется последовательно проверить отверстия, плоскости, цилиндрические поверхности, расстояния между элементами, их взаимное расположение и другие заданные чертежом характеристики.
КИМ лучше использовать, когда на первом месте стоит метрологически обоснованный контроль конкретных геометрических параметров детали.
Сильная сторона метода - возможность построить повторяемый измерительный процесс по заранее подготовленной программе. Это особенно важно при серийном контроле однотипных деталей.
Ограничения появляются, когда изделие невозможно разместить в рабочем объёме машины либо его транспортировка в измерительную зону слишком сложна. Кроме того, при необходимости получить подробные данные по всей свободной поверхности детали точечное измерение может оказаться менее рациональным, чем сканирование.
Когда нужен 3D-сканер
При 3D-сканировании вместо отдельных заранее выбранных точек получают большое количество пространственных данных о поверхности объекта. На их основе формируется цифровое представление фактической геометрии.
Это удобно для деталей со сложными криволинейными поверхностями, литья, штампов, пресс-форм и других объектов, где недостаточно проверить несколько отдельных размеров.
3D-сканер рациональнее, если важно увидеть геометрию поверхности целиком и сравнить фактическую форму с номинальной CAD-моделью. Такой подход позволяет наглядно обнаруживать локальные отклонения и анализировать их распределение по поверхности.
Но большое количество полученных точек само по себе не означает более качественный контроль. Результат зависит от требований к измерению, выбранного оборудования, свойств поверхности, условий проведения работ и последующей обработки данных.
Поэтому 3D-сканирование не следует автоматически считать заменой КИМ. Если требуется контроль ограниченного набора геометрических характеристик с определёнными допусками, сначала необходимо оценить, какой метод соответствует именно этим требованиям.
Когда выбирают лазерный трекер
Лазерный трекер решает другую задачу. Это портативная пространственная измерительная система для определения координат точек на объекте. В материалах Микроники лазерные трекеры также рассматриваются как средство контроля геометрических характеристик крупногабаритных объектов.
Основной сценарий - измерение больших деталей, сборочных единиц и оборудования непосредственно на месте их установки, когда перемещать объект в измерительную лабораторию невозможно или нецелесообразно.
Трекер применим для контроля взаимного положения элементов, пространственных координат, геометрии крупногабаритных конструкций, а также при монтажных и сборочных операциях. Возможность работать непосредственно возле объекта становится здесь одним из главных преимуществ.
При этом трекер не стоит выбирать только потому, что деталь «сложная». Для небольшой детали с большим количеством мелких элементов и развитой поверхностью КИМ или 3D-сканирование могут оказаться значительно более подходящими.
КИМ, 3D-сканер и лазерный трекер: что выбрать
Практически выбор можно свести к трём основным сценариям:
| Производственная задача | Предпочтительный метод |
|---|---|
| Контроль заданных размеров, положения и геометрических характеристик детали | КИМ |
| Анализ сложной поверхности, получение большого массива данных, сравнение формы с CAD | 3D-сканирование |
| Контроль крупногабаритного изделия или оборудования непосредственно на месте | Лазерный трекер |
Это не абсолютное разделение. В реальных проектах методы могут дополнять друг друга, а конкретная измерительная система подбирается с учётом требуемой точности, размеров объекта, измерительной задачи и производственных условий.
Например, крупная деталь может одновременно иметь общую пространственную геометрию и отдельные функциональные поверхности с разными требованиями к контролю. Тогда одного метода для всей задачи может быть недостаточно.
Что учесть перед проведением измерений
До начала контроля необходимо определить не только прибор, но и всю схему измерения: как будет базироваться объект, относительно каких элементов строится система координат, какие характеристики необходимо получить и в каких условиях выполняются измерения.
Для крупного оборудования дополнительно приходится учитывать доступ к контролируемым зонам и возможность разместить измерительную систему. Для оптических методов имеют значение особенности поверхности и видимость измеряемых участков.
Чем сложнее геометрия и строже требования, тем важнее заранее разработать измерительную стратегию, а не просто собрать максимальное количество точек.
Именно поэтому задача высокоточного контроля геометрии начинается с анализа конструкторской документации и условий производства. После этого можно определить, что действительно требуется: контактное измерение на КИМ, оцифровка поверхности, контроль крупногабаритного объекта лазерным трекером или сочетание нескольких методов.
