После токарной, фрезерной, шлифовальной или другой механической обработки деталь может соответствовать заданным линейным размерам, но при этом иметь отклонения формы или взаимного расположения элементов. Например, отверстие выполнено нужного диаметра, но смещено относительно базы, плоскость имеет отклонение формы, а две обработанные поверхности расположены друг относительно друга не так, как предусмотрено конструкторской документацией.
Поэтому контроль после мехобработки - это не просто проверка размера детали. Задача состоит в том, чтобы подтвердить соответствие фактической геометрии требованиям чертежа или цифровой модели.
Что проверяют после механической обработки
Состав контроля определяется конструкторской документацией и назначением детали. В зависимости от задачи проверяют:
- линейные и угловые размеры;
- диаметры отверстий, валов и цилиндрических элементов;
- расстояния между отверстиями, пазами и другими элементами;
- форму поверхностей;
- взаимное расположение элементов;
- соосность и положение осей;
- геометрию контура или профиля;
- отклонение фактической поверхности от номинальной геометрии.
Проверять все параметры подряд обычно не требуется. В первую очередь контролируют характеристики, для которых установлены требования и которые влияют на посадку, сборку или работу изделия.
Именно поэтому измерительная задача должна начинаться не с выбора прибора, а с анализа чертежа, CAD-модели и требований к готовой детали.
Почему одних линейных размеров бывает недостаточно
Для простой детали часть параметров можно проверить традиционными средствами измерения. Но по мере усложнения геометрии возникает проблема: отдельные размеры еще не описывают положение элементов в пространстве.
Представим корпус с несколькими обработанными плоскостями и системой отверстий. Можно отдельно измерить диаметры и расстояния, однако этого недостаточно, если требуется определить положение осей отверстий относительно базовых поверхностей или проверить пространственное расположение нескольких элементов.
При контроле сложной геометрии требуется получить координаты точек и на их основе оценить геометрические характеристики детали.
На сайте Микроники высокоточный контроль также рассматривается как последовательность от постановки задачи и подготовки изделия до измерения, анализа отклонений и формирования отчета.
Когда лучше использовать КИМ

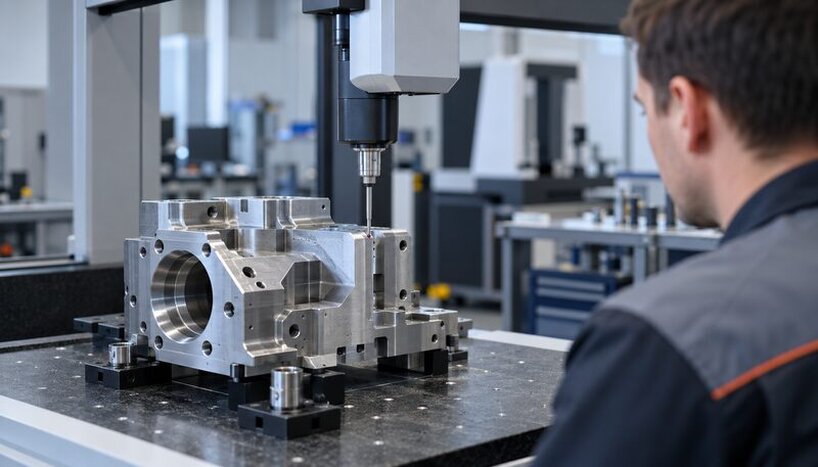

Координатно-измерительная машина подходит для контроля деталей, когда необходимо проверить конкретные геометрические характеристики по чертежу: отверстия, плоскости, цилиндрические поверхности, расстояния, положение элементов и их взаимосвязь.
Измерительная система получает координаты точек на поверхности, после чего программное обеспечение позволяет построить необходимые геометрические элементы и определить контролируемые параметры.
КИМ особенно подходит, когда требуется воспроизводимый контроль заданных размеров и геометрических характеристик детали. При повторяющихся измерениях можно использовать заранее подготовленную программу контроля.
При этом необходимо учитывать габариты и массу изделия, доступность контролируемых поверхностей и возможность разместить деталь в рабочем объеме машины. Существуют разные конструкции КИМ, рассчитанные на различные производственные сценарии. В материалах Микроники, например, отдельно рассматриваются стоечные и мостовые машины, в том числе предназначенные для работы в производственных условиях. Micronica_BrandGuidline_v1_2023
Когда нужен 3D-контроль поверхности
Если задача заключается не только в проверке отдельных размеров, но и в анализе развитой поверхности, может потребоваться бесконтактное 3D-сканирование.
Вместо ограниченного набора отдельных точек получают большой массив данных о поверхности. Это удобно для деталей со сложной пространственной формой, криволинейных поверхностей и задач, где фактическую геометрию требуется сравнить с CAD-моделью.
Но количество измеренных точек само по себе ничего не гарантирует. 3D-сканирование стоит выбирать тогда, когда необходим именно подробный анализ поверхности, а не потому, что этот способ дает больше данных.
Для оптических методов также имеют значение состояние поверхности, ее отражающие свойства и возможность видеть необходимые участки. Перед измерениями поверхность очищают от загрязнений, остатков СОЖ и стружки, а особенности поверхности учитывают при подготовке объекта.
Что делать с крупными или недемонтируемыми деталями
Не каждое изделие можно снять со станка, отправить в измерительную лабораторию или установить на стационарную КИМ. Для крупногабаритных деталей, узлов и оборудования контроль иногда приходится выполнять непосредственно на производственной площадке.
В таких задачах применяются портативные измерительные системы, в том числе лазерные трекеры и измерительные руки. Лазерный трекер предназначен для определения пространственных координат точек и может использоваться для контроля геометрических характеристик крупных объектов. Это соответствует и техническому описанию таких систем в материалах Микроники. Micronica_BrandGuidline_v1_2023
Если объект нельзя демонтировать или транспортировать, метод контроля необходимо подбирать под измерения непосредственно на месте. При этом дополнительно учитывают доступ к контролируемым участкам и условия производственной площадки.
Как подготовить деталь к контролю
До начала измерений необходимо определить базы и контролируемые характеристики, проверить состояние детали и обеспечить доступ к нужным поверхностям.
После механической обработки на изделии могут оставаться стружка, СОЖ и загрязнения. Они способны мешать корректному контакту измерительного щупа или работе оптической системы, поэтому поверхность предварительно очищают.
Не менее важно учитывать состояние самой детали. Контроль сразу после обработки и измерение подготовленного изделия в стабильных условиях - не всегда одна и та же измерительная задача.
Критичная ошибка - сначала выполнить измерения, а затем решать, относительно каких баз и требований оценивать результат. Измерительная стратегия должна быть определена до начала контроля.
Как выбрать способ контроля после мехобработки
Практическая логика достаточно простая.
Для контроля заданных размеров, отверстий, плоскостей и взаимного расположения элементов обычно рационально рассматривать координатные измерения. Для подробного анализа сложной поверхности и сравнения фактической формы с CAD-моделью - 3D-сканирование. Для крупного изделия или оборудования, которое невозможно доставить в измерительную зону, - портативные средства измерения непосредственно на объекте. Аналогичное разделение методов применяется и при выборе оборудования для контроля сложных деталей.
На практике окончательный выбор зависит от геометрии и размеров изделия, требований документации, доступности поверхностей, возможности демонтажа и условий производства.
Поэтому высокоточный контроль геометрии после механической обработки начинается не с вопроса «каким прибором измерять», а с определения что именно необходимо подтвердить и с какими требованиями сравнить результат. После этого выбираются метод, оборудование, схема базирования и состав измерений. Результатом становится не просто набор измеренных точек, а понятные данные о фактической геометрии детали и ее отклонениях от заданных параметров.
