На производстве нередко возникает ситуация: есть рабочая деталь, корпус, оснастка или узел, а исходной конструкторской документации нет. Чертежи могли быть утеряны, оборудование давно снято с производства или изделие поставлялось импортным производителем без документации. При этом деталь нужно изготовить повторно, изменить или использовать как основу для нового изделия.
Просто измерить несколько размеров штангенциркулем в такой ситуации недостаточно. Особенно если деталь имеет сложные поверхности, переходы, отверстия под разными углами или сопрягается с другими элементами. Задача реверс-инжиниринга - не просто получить набор размеров, а восстановить геометрию изделия в форме, пригодной для дальнейшего проектирования и производства.
С чего начинается восстановление детали
Первый этап - определить, для чего нужна будущая модель. От этого зависит и способ измерений.
Если требуется изготовить функциональный аналог детали, важно понять, какие поверхности являются базовыми, какие участвуют в сопряжении, где расположены посадочные места и какие элементы определяют работоспособность узла.
Если модель нужна для модернизации оборудования, задача может быть другой: необходимо сохранить интерфейсы существующего узла, но изменить отдельные элементы конструкции.
Перед измерениями также оценивают:
-
размеры и массу изделия;
-
сложность формы;
-
доступность поверхностей;
-
возможность демонтировать деталь;
-
наличие внутренних полостей и закрытых участков;
-
состояние поверхности;
-
требования к будущей модели и контролю.
Выбирать измерительный метод только по принципу «чем точнее оборудование, тем лучше» неправильно. Важнее, чтобы технология соответствовала геометрии детали и конечной задаче.
Когда лучше использовать 3D-сканирование

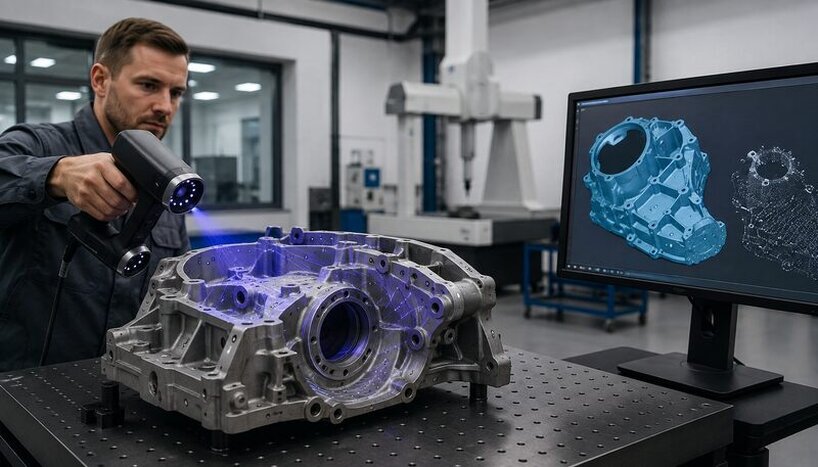

3D-сканирование удобно для деталей со сложной свободной геометрией: литых корпусов, штамповок, элементов оснастки, лопаток, криволинейных поверхностей и других объектов, которые трудно полноценно описать несколькими линейными размерами.
В результате получают облако точек или полигональную модель, описывающую фактическую поверхность изделия. Затем эти данные обрабатывают и используют как основу для построения CAD-модели.
3D-сканирование лучше использовать, когда необходимо быстро получить большое количество данных о сложной наружной поверхности.
Но скан сам по себе еще не является полноценной конструкторской моделью. Он отражает фактическую форму конкретного экземпляра вместе с износом, деформациями и производственными отклонениями. Поэтому простое преобразование сетки в твердое тело не всегда решает задачу реверс-инжиниринга.
Когда нужны контактные измерения
Для геометрически правильных элементов - плоскостей, цилиндров, отверстий, осей, посадочных поверхностей - могут потребоваться контактные измерения, в том числе на координатно-измерительной машине.
Такой подход позволяет получать координаты характерных элементов и восстанавливать взаимное расположение геометрических объектов.
Например, у корпуса сложная наружная поверхность может быть получена сканированием, а положение отверстий и посадочных мест - определено контактными измерениями.
Для деталей, где критичны сопряжения и взаимное положение элементов, часто рациональнее комбинировать методы, а не пытаться получить всю информацию одним прибором.
Что делать с крупными или недемонтируемыми изделиями
Не каждую деталь можно доставить в измерительную лабораторию. Это особенно актуально для крупной оснастки, станочного оборудования, корпусных конструкций и элементов производственных линий.
В таких случаях измерения приходится проводить непосредственно на предприятии. Здесь учитываются рабочее пространство вокруг объекта, доступ к контролируемым поверхностям, вибрации, температура и возможность установить измерительное оборудование.
Для крупногабаритных объектов могут применяться мобильные измерительные системы, включая лазерные трекеры и совместимые с ними средства измерений. В материалах компании также рассматриваются лазерные трекеры как портативные системы определения координат точек поверхности для контроля геометрических характеристик.
Если изделие невозможно демонтировать, метод измерений нужно выбирать исходя из возможности выполнить контроль непосредственно на месте.
Как из измерений получается CAD-модель
После сбора данных начинается наиболее содержательная часть реверс-инжиниринга - восстановление исходной геометрической логики детали.
Специалист анализирует измеренные поверхности и определяет, какие элементы должны быть плоскостями, цилиндрами, окружностями, радиусами или свободными поверхностями. Затем формируется параметрическая или иная CAD-модель, соответствующая поставленной задаче.
Здесь важно отличать фактическую поверхность старой детали от ее предполагаемой номинальной геометрии.
Например, изношенное отверстие нельзя автоматически принимать за исходный номинальный размер. Аналогично деформированная плоскость или поврежденная кромка не должны без анализа переноситься в новую модель.
Критичная ошибка - буквально скопировать все дефекты существующего образца и принять их за проектную геометрию.
Поэтому при наличии нескольких одинаковых деталей полезно сопоставлять их между собой. Дополнительную информацию могут дать сопрягаемые элементы, сохранившаяся техническая документация на оборудование и функциональное назначение конкретных поверхностей.
Нужно ли проверять полученную модель
Да. Построенная CAD-модель должна быть сопоставлена с исходными измерительными данными.
Для сложных поверхностей удобно анализировать отклонения модели от полученного облака точек или полигональной сетки. Для функциональных элементов отдельно проверяют размеры, расположение отверстий, осей, плоскостей и других значимых элементов.
При этом допустимые отклонения нельзя назначать произвольно. Они определяются требованиями конкретного изделия, его назначением и условиями последующего изготовления.
Результатом должен быть не просто визуально похожий 3D-объект, а модель, пригодная для той производственной задачи, ради которой выполнялся реверс-инжиниринг.
Какой подход выбрать на практике
Для относительно простой детали с преимущественно правильной геометрией основой могут стать координатные и контактные измерения.
Для сложной криволинейной формы чаще рационально начинать с 3D-сканирования. Если при этом присутствуют ответственные посадочные поверхности и отверстия, сканирование целесообразно дополнить измерениями критичных геометрических элементов.
Для крупного изделия, которое нельзя демонтировать, приоритет получает мобильная измерительная технология, позволяющая работать непосредственно возле оборудования.
Поэтому реверс-инжиниринг начинается не со сканера и не с выбора конкретного измерительного прибора. Сначала определяется задача, функциональная геометрия и требования к конечной модели. Уже после этого выбираются способы получения данных.
Именно такой подход позволяет восстановить деталь без исходных чертежей и получить 3D-модель, которую можно использовать для дальнейшего проектирования, подготовки производства, изготовления или модернизации изделия.
