Искусство всегда было тесно связано с прогрессом и развитием технологий. С появлением новых инструментов и методов художники получают возможность экспериментировать и создавать новые произведения. Одним из примеров такого взаимодействия является использование 3D-сканерования в изобразительном искусстве.
С помощью 3D-сканеров можно получить точную цифровую копию реального объекта, которая затем может быть использована для менее трудоёмкого изготовления скульптуры или другого произведения искусства. Этот метод позволяет сохранить все детали и особенности оригинала, а также ускорить процесс создания копии.

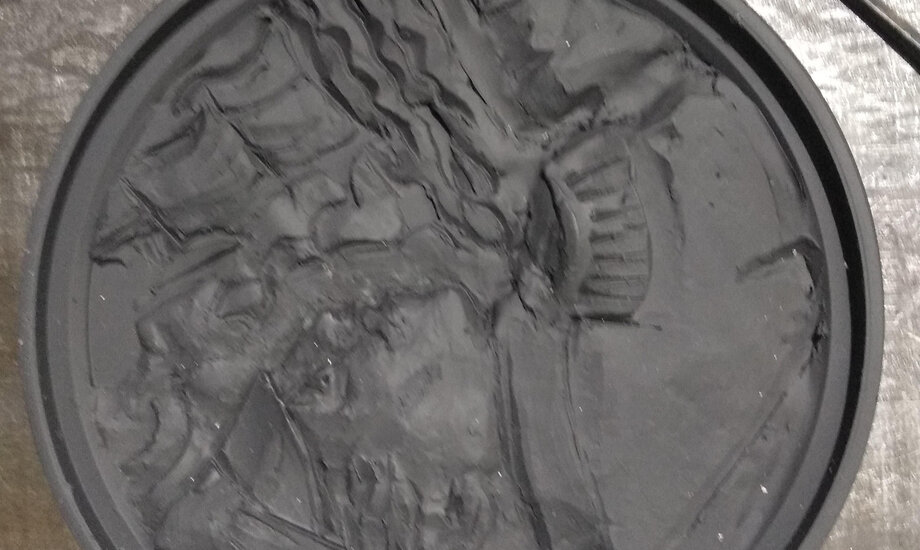

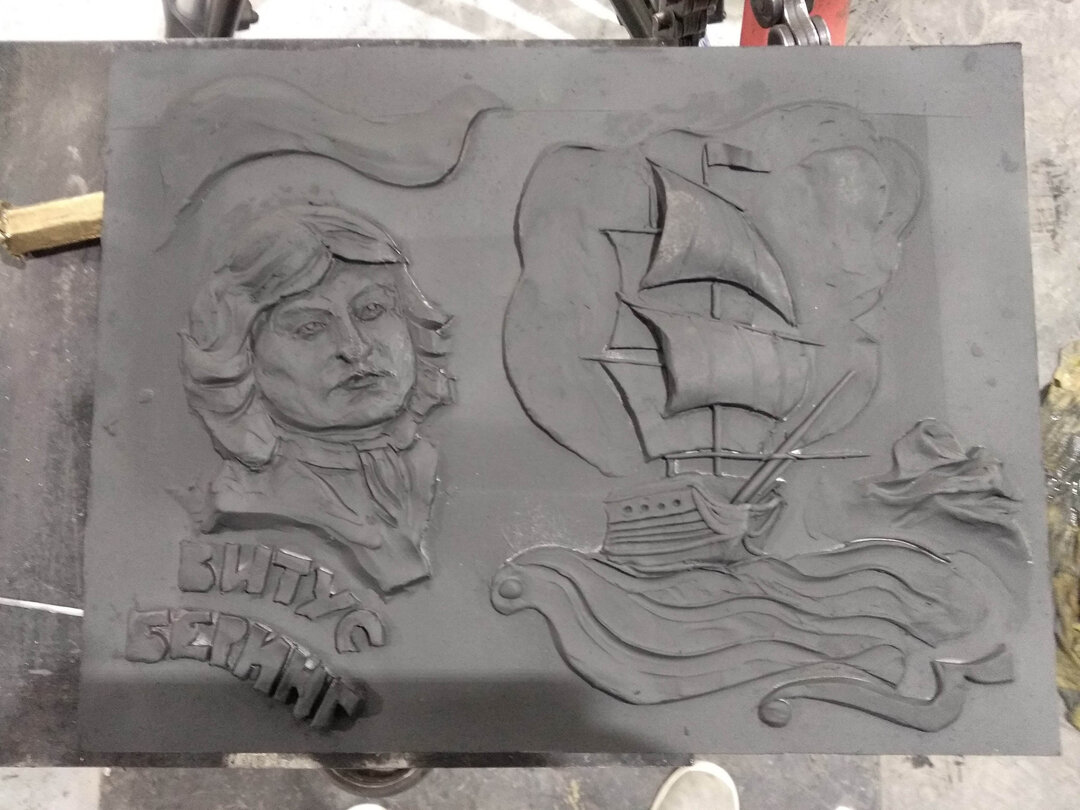

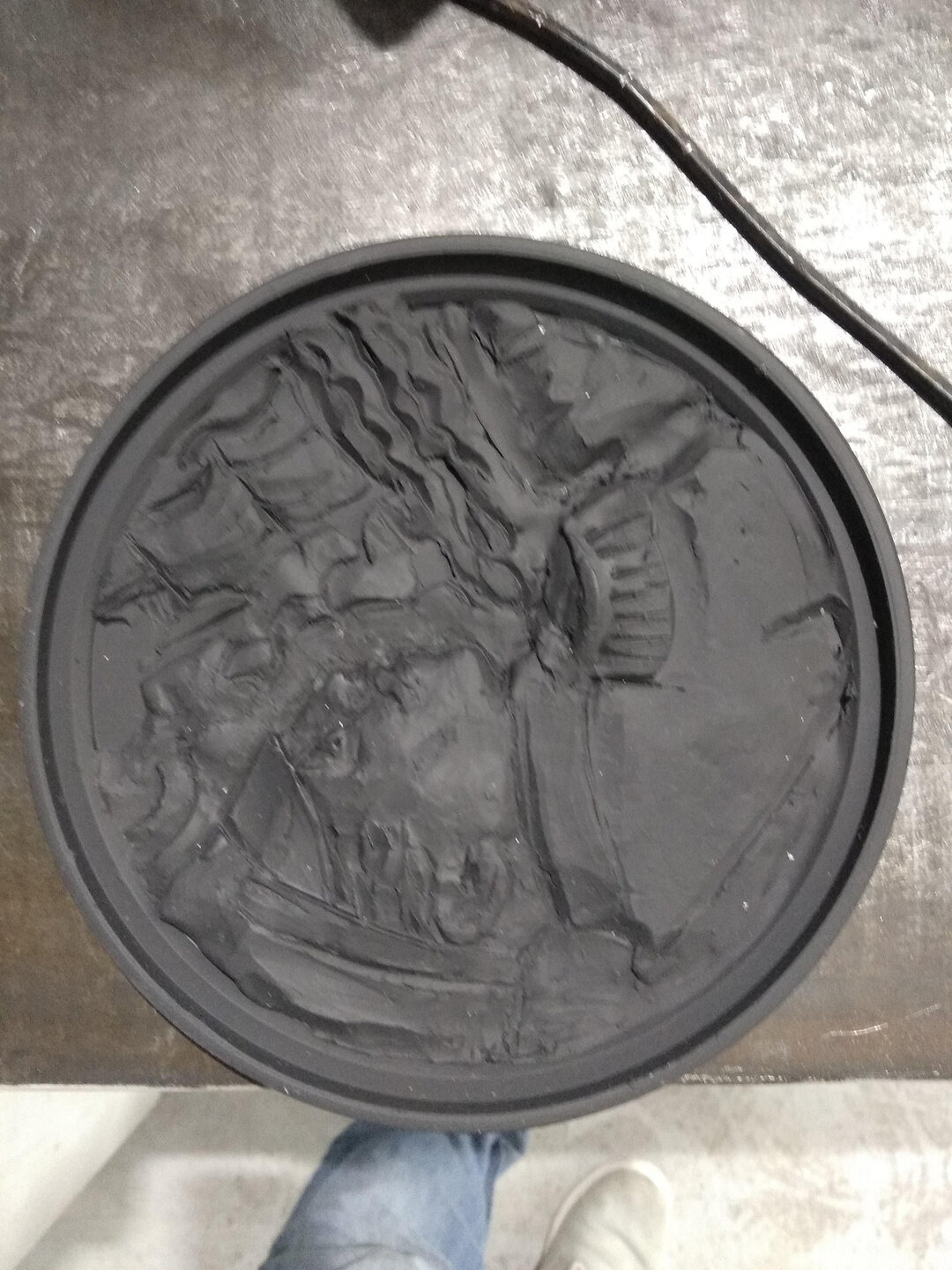

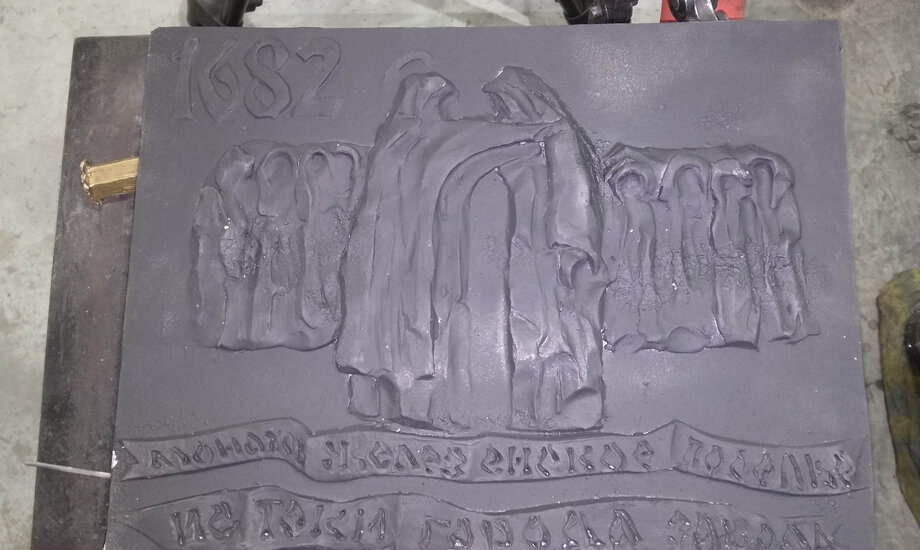

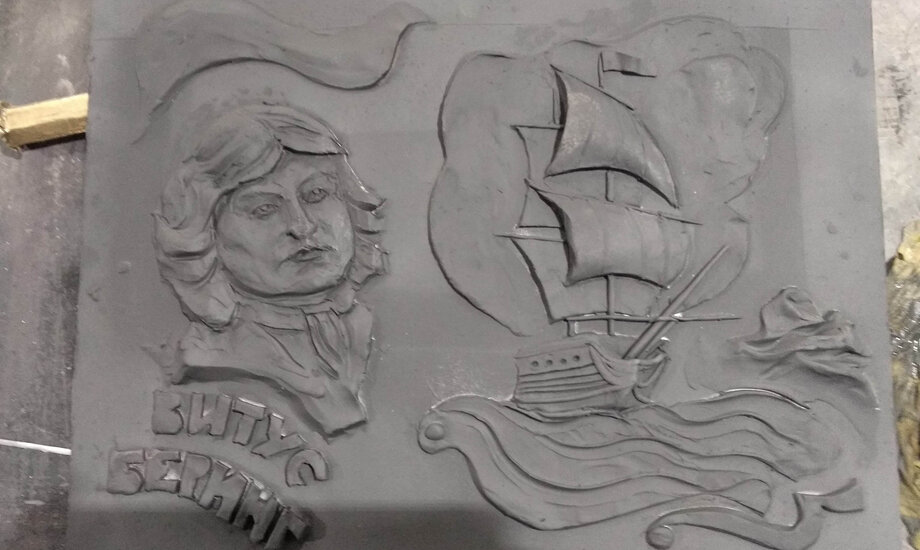

В нашу компанию поступила задача по сканированию и созданию модели скульптуры ко Дню города Каменск-Уральского. Художник Ральф Орлов реализовал несколько художественных задумок, вылепив из пластилина прототипы люков, барельефов и скульптур.
Для сканирования таких художественных объектов аморфных форм была использована 7-осевая рука-манипулятор.
Преимущества использования:
- Мобильность. Руки-манипуляторы можно легко переносить в рамках всей территории предприятия и устанавливать в разных местах, что особенно полезно при работе с крупногабаритными или тяжёлыми объектами.
- Высокая точность измерений. Несмотря на портативность и возможность использования в разных условиях, прибор обеспечивают высокую точность при сканировании объектов.
- Удобство использования. 7-осевые руки-манипуляторы позволяют комбинировать сканирование и измерение щупом, позволяя выполнять гибридные задачи. Средство измерения легко в освоении и стабильно при многочасовой работе.
- Интеграция в полный цикл создания модели. Специализированное программное обеспечение позволяет выполнять сразу несколько задач. При сканировании важно не только собрать данные, но и сохранить, обработать и извлечь необходимые фигуры и формы.
Полученные данные представляют из себя полигональную сетку, используя которую, можно создать CAD-модель, приближенную к оригинальному прототипу.
Для максимально точного сохранения форм использовался алгоритм по созданию CAD-модели на основе кривых Безье. Суть заключается в том, что полигональная сетка, полученная при сканировании, приводится к максимально плавной и замкнутой форме, на которую сверху накладывается множество кривых. Из четырёх последовательно соединяемых кривых образуется поверхность. Таким образом, форма пластилиновой скульптуры повторяется соединёнными между собой поверхностями, которые представляют из себя сложную CAD-модель.
По итогу работы, отправленная заказчику модель, использовалась для отливки художественных объектов. На данный момент скульптура собаки находится в городе Каменск-Уральском, в Тимирязевском парке. Статьи об этом можно прочитать в СМИ тут и тут.
